在復雜多變的工業自動化領域，電動蝶閥作為流體控制的關鍵組件，其正確安裝與接線對于系統的穩定運行至關重要。艾德默閥門，專注于提供高品質的電動蝶閥解決方案，涵蓋DN50至DN600全系列型號，滿足各類商業大樓、公共建筑及城市管網的準確控制需求。今天，小編將深入探討艾德默電動蝶閥的四種接線圖。

一、艾德默電動蝶閥概覽

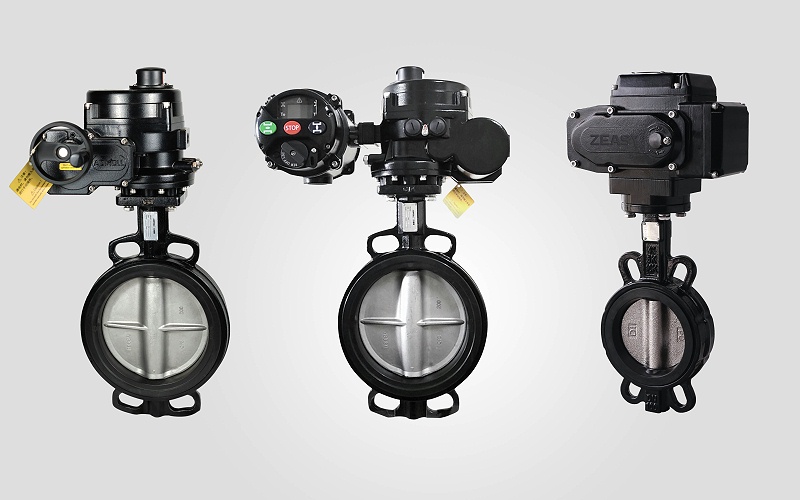

艾德默電動蝶閥，通過精細設計的開關型和調節型執行器，實現靈活多樣的控制模式。

①　其廣泛應用于水系統或通風系統中，無論是簡單的通斷控制還是精細的流量調節，都能游刃有余。

②　閥門的獨特設計，如延長閥頸、軟密封材質及溝槽式閥座，不僅簡化了安裝與維護流程，更確保了閥門在惡劣工況下的長壽命與低泄漏率。

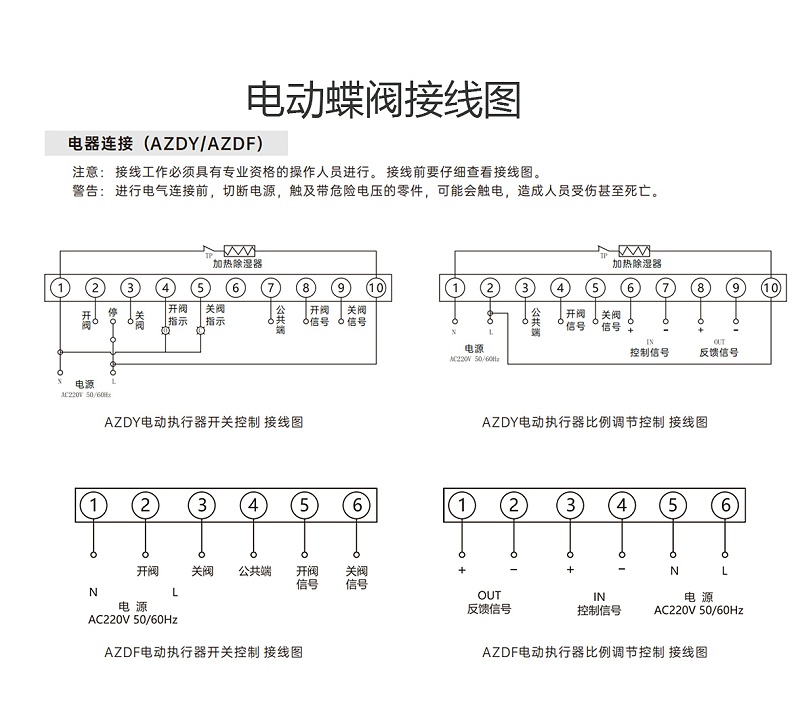

二、艾德默電動蝶閥四種接線圖詳解

《1》AZDY電動執行器開關控制接線圖

此接線圖展示了如何通過簡單的開關信號控制電動蝶閥的開閉。操作人員只需將電源接入并執行開閥或關閥指令，即可實現閥門的快速響應。此模式適用于需要頻繁啟閉且對控制精度要求不高的場合。

《2》AZDY電動執行器比例調節控制接線圖

相較于開關控制，比例調節控制更為復雜但準確。通過接入4-20mA或0（2）-10V的模擬信號，可實現對閥門開度的連續調節，從而準確控制流量。這種接線方式在需要精細調節流量或壓力的系統中尤為重要。

《3》AZDF電動執行器開關控制接線圖

AZDF系列電動執行器同樣支持開關控制，其接線方式與AZDY相似，但可能針對不同型號有所微調。此接線圖專為那些需要更高執行器性能或特殊控制邏輯的用戶設計。

《4》AZDF電動執行器比例調節控制接線圖

作為AZDF系列的另一大亮點，比例調節控制接線圖同樣支持模擬信號輸入，實現對閥門開度的準確調節。此接線圖結合了AZDF執行器的強大性能與比例調節的準確性，是高上自動化控制系統的理想選擇。

三、安全警示與操作要點

在進行電動蝶閥的接線工作時，安全永遠是著重注意的。

① 艾德默閥門提醒您，接線工作務須由具備資格的操作人員進行，且在接線前務必仔細查看接線圖。

②　同時，進行電氣連接前務必切斷電源，以防觸電危險。

綜上所述

艾德默閥門提供的電動蝶閥及其接線圖解決方案，旨在為用戶提供卓效、安全、準確的流體控制體驗。無論您是尋找簡單的開關控制還是復雜的比例調節，艾德默都能為您提供合適的解決方案。
