在追求舒適生活品質的今天，如何高速、智能地控制室內溫度成為了我們關注的焦點。艾德默閥門作為行業內的佼佼者，其液晶溫控器憑借優越的性能和人性化的設計，贏得了市場的廣泛認可。

今天，小編就來為大家詳細解析這款溫控器的接線圖及工作原理，幫助您更好地了解和使用這款產品。

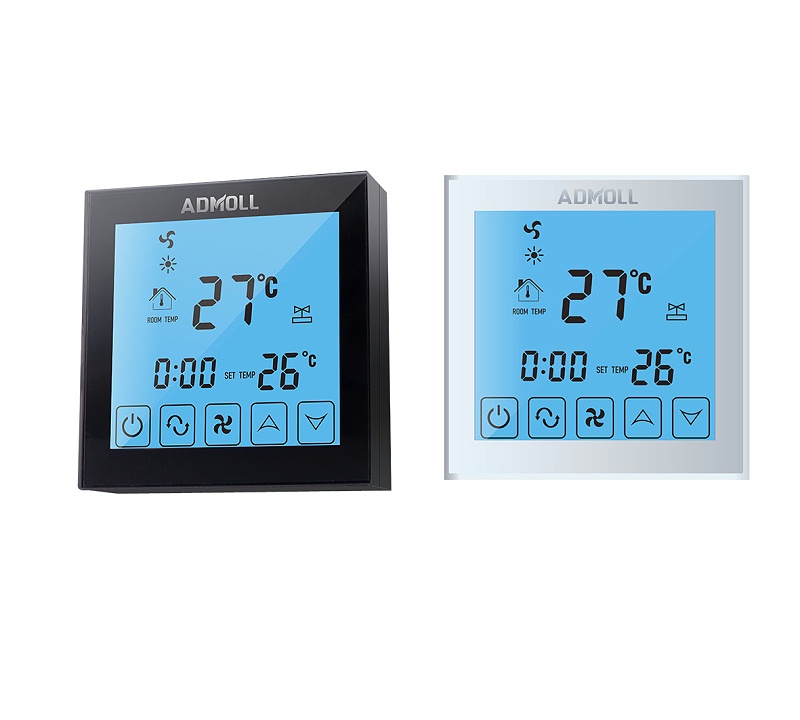

一、溫控器概述

(1) 液晶溫控器，作為暖通及制冷系統的關鍵組件，能夠實時顯示室內實際溫度和設定溫度，并通過控制二通或三通閥門、多級風速風機，實現對室內溫度的準確調節。

(2) 該溫控器不僅具備大液晶顯示屏、EEPROM數據存儲、外置傳感器、觸屏按鍵等先進功能，還適用于連接開啟/關閉暖通空調末端閥門執行器，為您帶來舒適與節能的雙重體驗。

二、產品特點解析

(1) 大液晶顯示屏：LED尺寸超過面板的80%，提供清晰、直觀的環境狀態顯示。

(2) EEPROM數據存儲：保持用戶設定，掉電情況下數據不丟失，確保系統穩定運行。

(3) 外置傳感器：提升用戶體驗，兼顧舒適與環保，實現高速與節能。

(4) 觸屏按鍵：方便用戶設定工作模式、溫度值、風速等參數，操作簡便快捷。

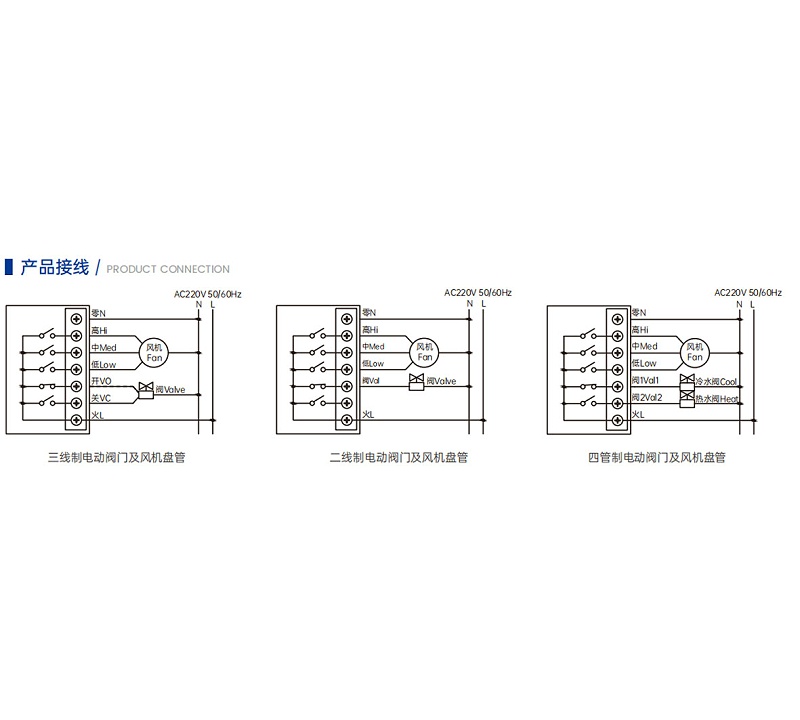

三、產品接線全攻略

在接線過程中，我們需要注意以下幾點：

(1) 對于三線制電動閥門及風機盤管，需將溫控器的三根線分別接入閥門或風機盤管的對應接口，確保線路連接正確。

(2) 對于二線制電動閥門及風機盤管，接線相對簡單，只需將溫控器的兩根線接入閥門或風機盤管的對應接口即可。

(3) 對于四管制電動閥門及風機盤管，由于其結構較為復雜，我們需要根據具體的產品說明書進行接線操作，確保系統正常運行。

(4) 在接線完成后，我們還需要對溫控器進行調試和測試，確保其能夠正常工作并滿足我們的需求。

四、工作原理詳解

液晶溫控器的工作原理相對簡單。

(1) 當室內溫度高于設定溫度時，溫控器會(huì )控制閥門關閉或減小開度，減少熱水或冷凍水的流量，從而降低室內溫度；

(2) 當室內溫度低于設定溫度時，溫控器會(huì )控制閥門開啟或調大開度，增加熱水或冷凍水的流量，提高室內溫度。

(3) 同時，溫控器還可以根據用戶需求調節風機風速，進一步提高室內舒適度。

總之

艾德默閥門的液晶溫控器憑借其突出的性能和人性化的設計，為我們帶來了更加舒適、智能的室內環境。通過了解其接線圖及工作原理，我們可以更好地使用這款產品。
