在市政供水管網中，閘閥作為流量控制與應急切斷的核心，排氣閥作為系統排空防氣阻的關鍵，二者若連接不當，將直接導致管網泄漏、泵站能耗激增甚至爆管風險。艾德默閥門從材質適配、工況兼容、安裝規范三大維度，解析閘閥與排氣閥的連接技術。

一、閘閥與排氣閥連接三步法：選型、定位、施工全鏈路管控

一步：材質與工況匹配

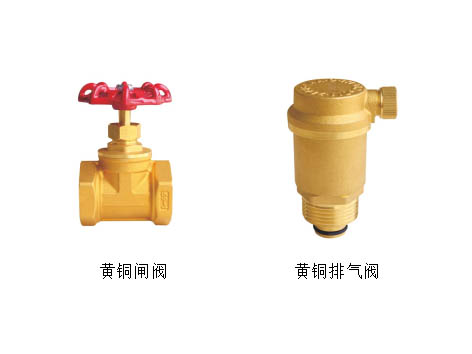

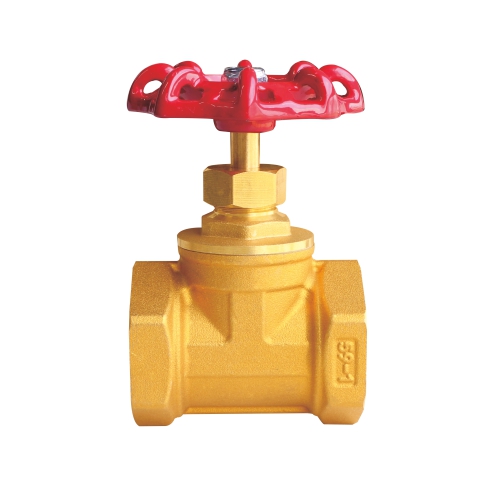

①黃銅閘閥+黃銅排氣閥 ：適用于市政配水管網末端（DN≤50 ），黃銅材質。

②球墨鑄鐵閘閥（明桿/暗桿）+黃銅排氣閥 ：適配高層建筑二次供水、廠區配管等高壓場景（公稱壓力 16Bar），球墨鑄鐵閥體抗拉強度≥450MPa，黃銅排氣閥快速排空溶解空氣，降低氣阻能耗 15% 以上。

二步：連接位置科學規劃

①主干管分段控制：每500米主干管設置1處閘閥 +排氣閥組合，閘閥位于管道低點（便于檢修排水），排氣閥 安裝于高點（坡度≥0.003處），實現“分段隔離+氣水分離”雙功能。

②泵站進出口定制化：泵站進水端采用暗桿閘閥（節省空間）+復合式排氣閥（大口徑排空、微孔防泄漏），出水端采用明桿閘閥 （開度可視）+ 組合式排氣閥 （自動 /手動雙模式），降低泵站啟停水錘效應風險。

二、連接施工五項規范：間距、標識、測試全維度保障

規范1：操作間距預留

①閘閥手輪可及性：閘閥頂部距地面或檢修平臺高度需≥1.2m ，手輪的操作半徑≥800mm ，便于人工或電動執行器啟閉。

②排氣閥檢修通道：排氣閥周邊需預留≥600mm 操作空間，配備防墜落護欄，滿足帶壓檢修工具（如排氣閥拆裝扳手）進出需求。

規范2：流向標識與防腐

①箭頭對齊：閘閥與排氣閥閥體箭頭方向需與水流方向一致，避免反向壓力導致密封面損傷。

②耐候涂層：閥體表面噴涂環氧富鋅底漆（厚度≥80μm）+ 丙烯酸聚氨酯面漆（厚度≥60μm）。

規范3：壓力測試雙指標

①強度試驗：連接后進行1.5倍公稱壓力（24Bar）水壓試驗。

②密封試驗：關閉閘閥，對排氣閥施加 1.1倍公稱壓力。

規范4：智能監測集成

①壓力傳感器：在閘閥與排氣閥連接處下游安裝壓力變送器，實時監測管網壓力波動。

規范5：防凍防沖擊設計

①排氣閥保溫：北方地區排氣閥外部包裹50mm厚橡塑保溫層，配套電伴熱帶（溫度低于5℃時自動啟動），防止凍裂。

②水錘防護：在閘閥關閉側加裝空氣罐（容積≥管道流量的3% ），配合排氣閥快速排空空氣，減少水錘沖擊力50% 以上。

結語

市政閘閥與排氣閥連接是系統工程，需兼顧材質適配性、工況兼容性、施工規范性。
