在中央空調水系統中，蝶閥如同“心臟瓣膜”般調控著流體的通斷與平衡，其安裝方式的正確性直接關系到系統運行的穩定性。作為深耕流體控制領域二十余年的品牌，艾德默閥門發現，許多工程案例中因錯誤采用垂直安裝方式導致閥門故障頻發。今天，我們就從技術角度解析：為何中央空調蝶閥需避免垂直安裝？

一、垂直安裝：

(1) 中央空調蝶閥的核心密封結構依賴閥板與閥座的精細貼合。

①　以艾德默D371X對夾渦輪中線蝶閥為例，其硫化靠背型閥座采用三元乙丙橡膠密封圈，在水平安裝時，流體壓力均勻作用于閥座端面，確保密封線全程緊密貼合。

②　若垂直安裝，流體自重會(huì )使閥板單側受壓，導致密封面受力不均，長期運行后密封圈易產生塑性變形，泄漏率飆升。

(2) 更值得注意的是，艾德默電動蝶閥的尼龍11覆層弧形密封邊緣設計，雖能降低運行扭矩，但垂直安裝時雜質易沉積在閥板底部，每次啟閉都會(huì )加劇密封面的磨損。實驗室數據顯示，垂直安裝環境下密封圈壽命較水平安裝縮短40%以上。

二、執行機構：重力威脅下的"脆弱環節"

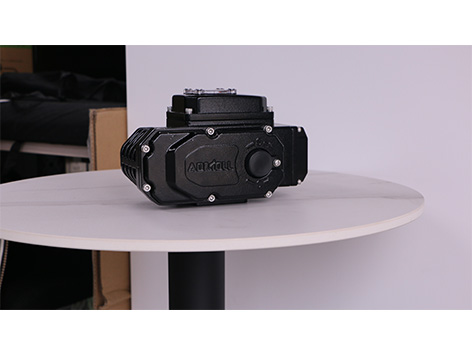

(1) 電動蝶閥的執行器對安裝角度較為敏銳。

① 艾德默AZDY系列執行器擁有IP67防護等級，但其內部齒輪傳動系統在垂直安裝時，執行器自重會(huì )使輸出軸長期承受額外徑向載荷。

② 當閥門口徑達到DN600時，執行器重量超過35kg，垂直安裝會(huì )導致齒輪箱局部應力集中，顯著增加故障率。

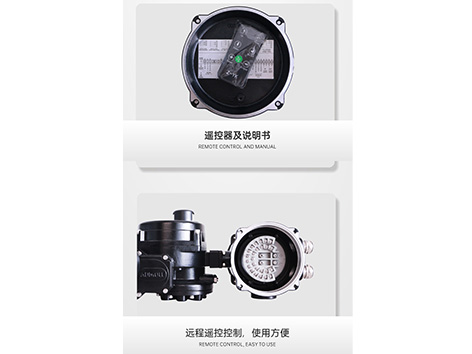

(2) 智能型執行器的紅外遙控模塊在垂直安裝時，還可能因冷凝水滴落造成電路短路。

①　這正是艾德默技術團隊堅持要求"執行器軸線與地面平行"安裝規范的重要原因。

三、流體力學：壓力分布的"失衡危機"

(1) 垂直管道中流體的重力分量會(huì )形成非均勻壓力場。

①　以D341X法蘭渦輪中線蝶閥為例，其襯膠閥座雖能降低流阻，但垂直安裝時閥板下方流體壓力顯著高于上方，導致閥軸承受偏載扭矩。

②　當系統壓力波動時，這種偏載可能引發閥軸與軸承的異常磨損，甚至造成閥板卡滯。

(2) 艾德默工程師通過CFD模擬發現，在DN200閥門中，垂直安裝產生的偏載扭矩可達水平安裝的2.3倍，這直接威脅到閥門的使用壽命。

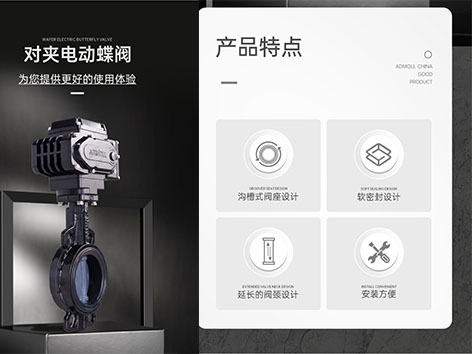

四、解決方案：艾德默的"三維防護"

針對上述隱患，艾德默閥門通過三大創(chuàng )新設計保障水平安裝優勢：

(1) 延長閥頸結構：將執行器與高溫介質隔離，同時提供足夠的保溫空間，降低熱傳導對執行器的影響；

(2) 溝槽式閥座：獨特的波浪形密封面設計，既保證零泄漏，又能補償壓力變形，經10萬次循環測試泄漏量仍＜0.01%；

(3) 執行器：AZDY系列支持現場調節行程與力矩，智能型更可通過紅外遙控實現參數無線調校，確保安裝精度。

結語：

中央空調系統的穩定運行，始于對每個細節的嚴謹把控。艾德默閥門始終以“準確控制每一度”為核心理念，從DN50到DN600的全系列蝶閥產品，均經過嚴苛的工況測試。選擇品牌，遵循科學安裝規范，才能讓空調系統成為“隱形守護者”。若您對閥門選型或安裝有任何疑問，歡迎隨時聯系艾德默技術團隊獲取定制化的解決方案。
