在暖通空調系統中，蝶閥作為調節流量與截斷介質的關鍵部件，其型號標識直接關聯到產品性能與應用場景。然而，面對復雜的字母與數字組合，許多從業者常感困惑。艾德默閥門廠家結合行業標準與多年實踐經驗，為您系統梳理暖通蝶閥的表示方法。

一、型號結構拆解：七大要素構成核心代碼

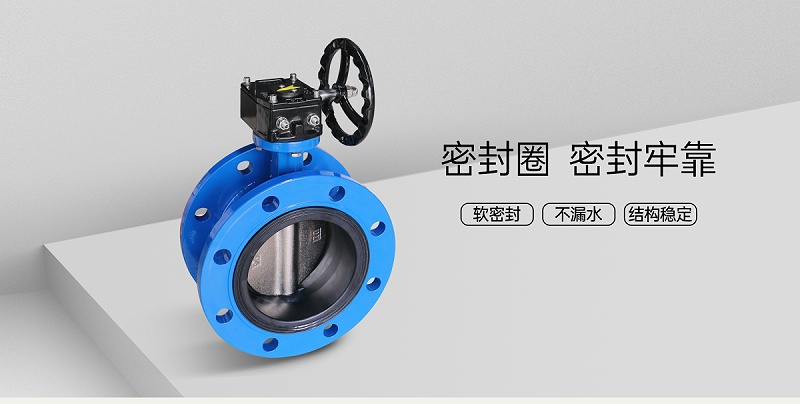

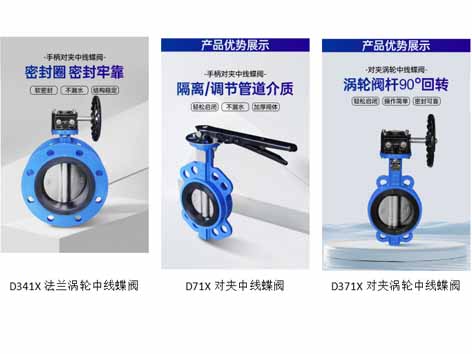

暖通蝶閥的型號通常由附加代號、閥門類別、傳動方式、連接形式、結構形式、密封材料、壓力等級與閥體材質七部分組成，每一環節均承載關鍵信息。例如，型號D341X-16C 可拆解為：

D：蝶閥類別代號，區分于閘閥（Z）、球閥（Q）等；

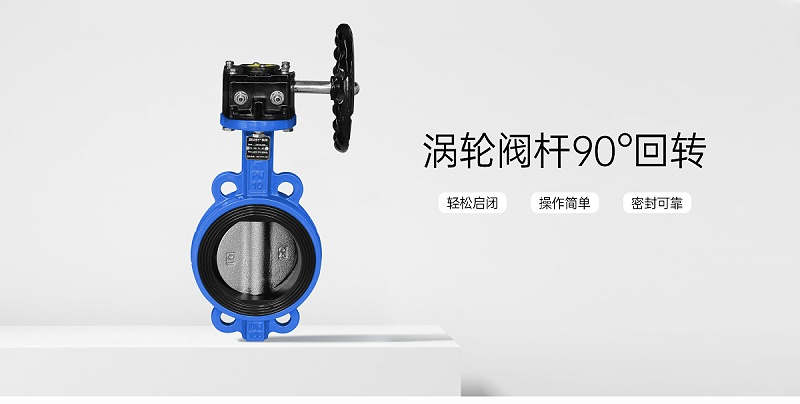

3：渦輪傳動代號，手動操作可省略；

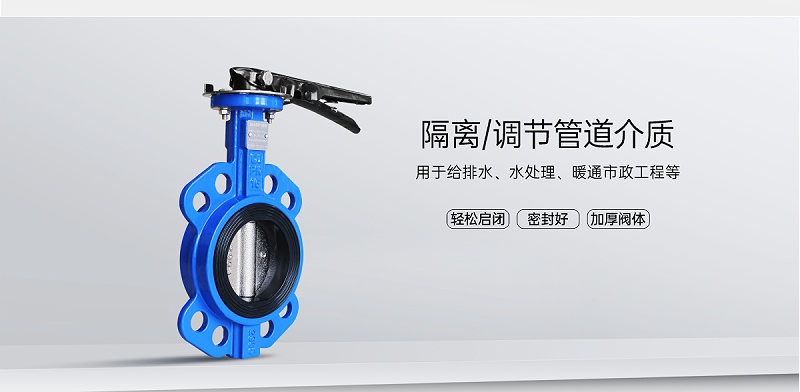

4：法蘭連接代號，對夾式（7）、焊接式（6）等為常見選項；

1：中線型結構，適用于低壓場景；

X：橡膠密封面，聚四氟乙烯（F）、不銹鋼（H）等材料對應不同工況；

16：公稱壓力1.6MPa，對應16公斤壓力；

C：碳鋼閥體，不銹鋼（P/R）、球墨鑄鐵（Q）等材質滿足耐腐蝕需求。

二、特殊代號與場景適配：從基礎功能到定制化需求

針對特定應用場景，型號前綴可添加功能標識：

SD：伸縮蝶閥，適用于管道熱脹冷縮補償；

BD：保溫蝶閥，降低低溫介質輸送能耗；

TLD：脫硫蝶閥，耐腐蝕設計適配環保工程。

例如，SD41X-16Z表示采用法蘭連接、橡膠密封、鑄鐵閥體的伸縮蝶閥 ，廣泛應用于供熱管網。而D973F-16P 則代表電動三偏心蝶閥，聚四氟乙烯密封與不銹鋼閥體組合，適合高潔凈度要求的潔凈車間。

三、結構形式與密封技術：決定性能的核心參數

蝶閥結構形式直接影響使用壽命與維護成本：

中線型（1）：蝶板與閥座始終接觸，適用于低壓水系統，但磨損較快；

雙偏心（2）：通過偏心設計減少摩擦，提升啟閉靈敏性；

三偏心（3）：金屬密封與零泄漏性能，成為高溫高壓工況的優選。

密封材料選擇同樣關鍵：橡膠（X）經濟耐用，聚四氟乙烯（F）耐化學腐蝕，硬質合金（Y ）則適用于高溫高壓環境。例如，D343H-25采用三偏心結構與金屬硬密封，公稱壓力達2.5MPa，可長期穩定運行于蒸汽管道。

四、艾德默閥門的支持：從選型到應用的全程護航

作為閥門制造商，艾德默提供涵蓋全型號的蝶閥產品，并配備技術團隊協助客戶解析型號參數。無論是新建項目的標準化配置，還是老舊系統的升級改造，艾德默均可根據工況需求建議方案。

結語

掌握暖通蝶閥的型號表示方法，不僅是技術能力的體現，更是保障系統運行的基礎。艾德默閥門廠家以標準化型號體系與定制化服務，助力用戶準確匹配需求，規避選型風險。未來，艾德默將持續深耕閥門技術，為暖通行業提供更可靠的產品與解決方案。
