在工業管道系統中，渦輪蝶閥與對夾蝶閥因結構差異與驅動方式不同，常成為工程選型的焦點。艾德默閥門廠家結合多年行業經驗，從核心結構、驅動模式到適用場景，為您系統梳理兩者的技術差異與選型邏輯。

一、結構差異：連接方式與密封設計的本質區別

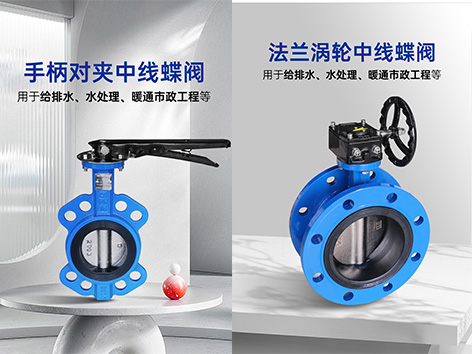

1) 渦輪蝶閥以法蘭連接或對夾連接為主，但核心特征在于渦輪傳動裝置的集成。

① 其閥體內部采用三偏心或雙偏心結構，通過蝸輪蝸桿機構將扭矩放大，實現省力操作。例如，D343H-16C型渦輪蝶閥采用三偏心金屬密封設計，蝶板與閥座在啟閉過程中幾乎無摩擦，密封面壽命長達5年以上，適用于高溫蒸汽管道。

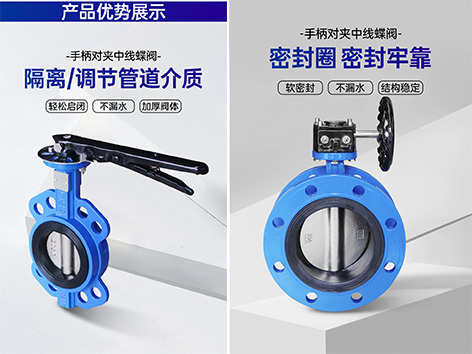

2) 對夾蝶閥則采用雙頭螺栓貫穿式連接，直接夾持于兩管道法蘭之間，結構緊湊且成本較低。

① 其密封形式以彈性軟密封（如丁腈橡膠）為主，D341X-1.6C型對夾蝶閥通過單偏心結構減少摩擦，但密封圈耐溫上限約100℃，更適配常溫水系統。

②　需注意，對夾式連接對法蘭對中性要求較高，若螺栓受力不均易導致泄漏。

二、驅動模式：省力與效率的權衡

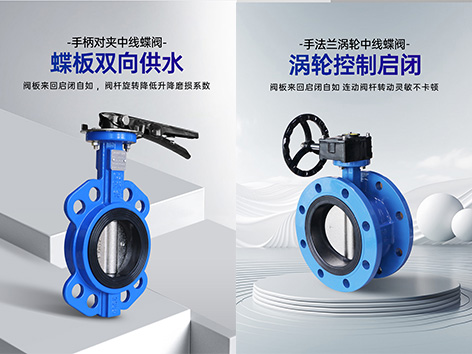

1) 渦輪蝶閥通過蝸輪蝸桿傳動實現力矩放大，操作人員僅需施加較小力即可啟閉閥門。

① 以DN300口徑為例，渦輪蝶閥啟閉扭矩約80N·m，而手柄對夾蝶閥需200N·m以上，在中高壓工況下優勢顯著。

② 此外，渦輪傳動支持電動/氣動改造，適配遠程自動化控制需求。

2) 對夾蝶閥的驅動方式以手柄直接傳動為主，結構簡單但依賴人力。在低壓小口徑場景（如DN50-DN200）中，手柄操作可滿足快速啟閉需求，且成本較渦輪蝶閥低30%以上。然而，當管徑超過DN250或介質壓力≥1.6MPa時，手柄操作扭矩激增，需改用渦輪傳動或電動執行器。

三、工況適配：溫度、壓力與介質的關鍵考量

1) 溫度與壓力：渦輪蝶閥因金屬密封結構，可耐受≤425℃高溫（如D343H-16C），而對夾蝶閥的橡膠密封圈耐溫上限僅100℃，超溫易老化失效。壓力方面，渦輪蝶閥公稱壓力可達6.4MPa，對夾蝶閥通常≤2.5MPa。

2) 介質特性：含顆粒介質（如污水、礦漿）易磨損軟密封圈，需選用渦輪蝶閥的金屬硬密封結構；而潔凈介質（如純水、空氣）可選用對夾蝶閥以降低成本。

3) 空間限定：對夾蝶閥軸向尺寸較法蘭蝶閥縮短40%，適用于緊湊管道布局；渦輪蝶閥因傳動機構需額外安裝空間，更適配開放工位。

結語

渦輪蝶閥與對夾蝶閥無一定優劣，關鍵在于匹配工況需求。艾德默閥門廠家以技術參數為基準，結合項目預算與運維成本，為客戶提供“結構-驅動-材質”三位一體的選型建議。
